Как правильно сварить ферму для навеса из профильной трубы

Ферма из профильной трубы — это один из самых надежных и экономичных способов создать прочный каркас для навеса. Такая конструкция позволяет перекрывать большие пролёты без использования массивных балок и при этом сохранять высокую жесткость. Правильно собранная ферма равномерно распределяет нагрузки от снега, ветра и собственного веса кровли. Именно поэтому её часто используют в навесах для автомобилей, террас, складских площадок и хозяйственных построек. Однако надежность конструкции напрямую зависит от правильного расчета и качества сварки. Ошибки на этапе проектирования или сборки могут привести к деформации или разрушению навеса. Ниже рассмотрим полный процесс изготовления фермы из профильной трубы от теории до монтажа.

Что такое ферма для навеса и зачем она нужна

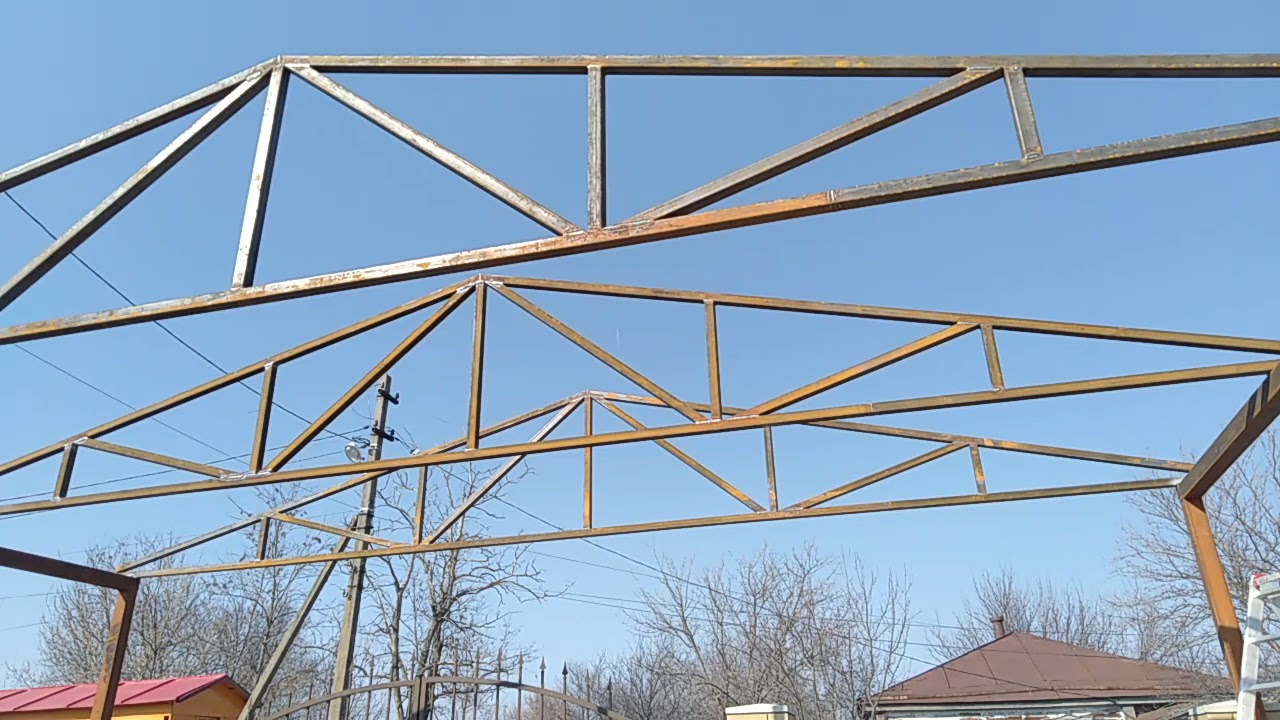

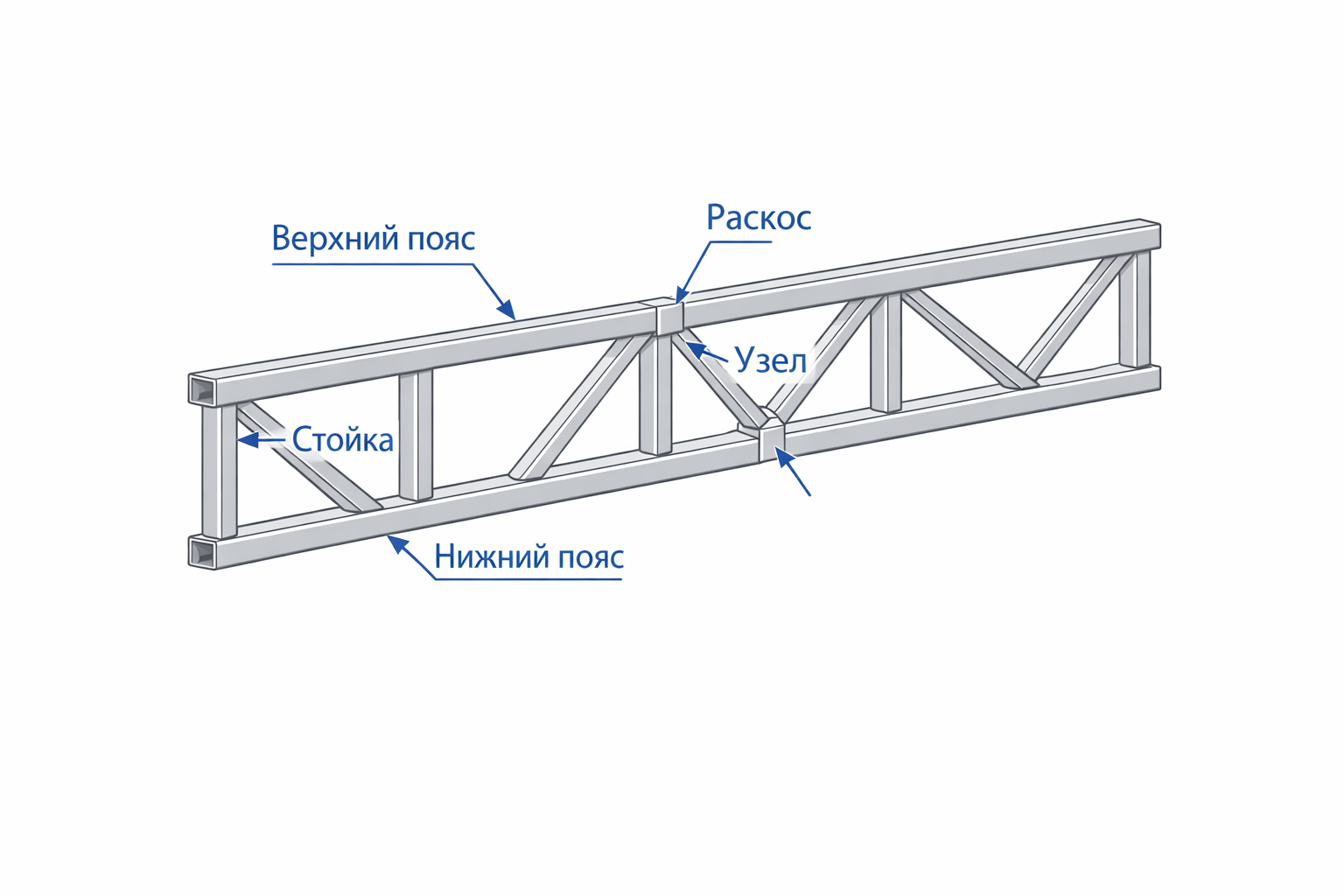

Ферма для навеса — это пространственная или плоская конструкция, состоящая из поясов и раскосов, соединенных между собой в жесткую систему. Основная задача такой конструкции заключается в перераспределении нагрузки по всей длине пролета. В отличие от цельной балки, ферма работает более эффективно за счет треугольной геометрии. Такая геометрия позволяет снизить расход металла без потери прочности. Особенно это важно при больших пролетах от 4 до 12 метров. Фермы из профильной трубы обладают высокой жесткостью и устойчивостью к изгибу. Они также проще в транспортировке и монтаже по сравнению с монолитными балками.

Основные преимущества фермы:

• высокая несущая способность при малом весе;
• экономия металла;
• устойчивость к деформациям;
• универсальность применения;
• простота изготовления при наличии сварочного оборудования;
• возможность перекрывать большие пролёты;
• долговечность при правильной обработке.

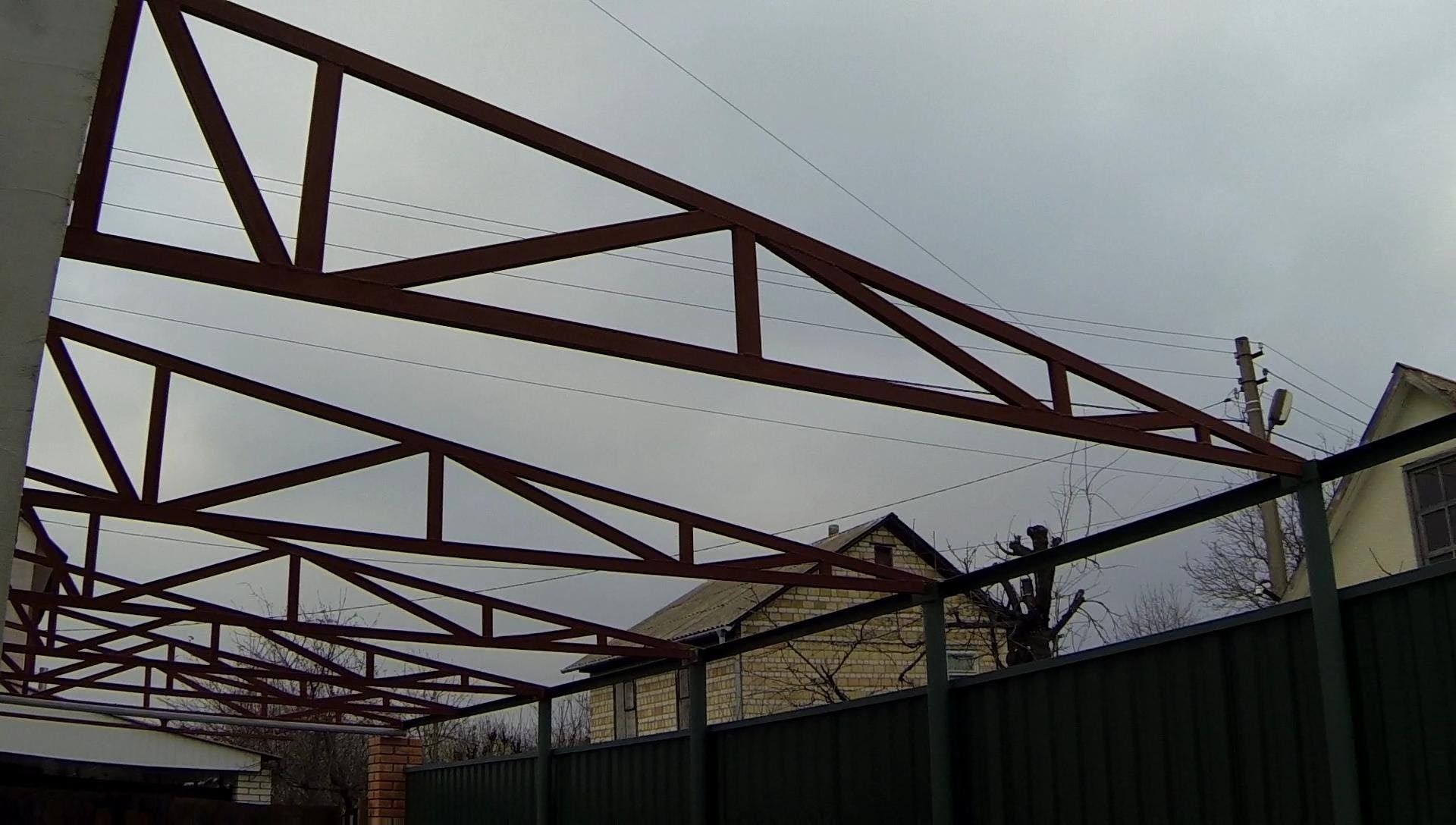

Какие бывают фермы для навесов из профильной трубы

Фермы для навесов различаются по форме, конструкции и характеру распределения нагрузки. Выбор типа фермы напрямую зависит от пролета, климатических условий и назначения навеса. Наиболее распространенными являются односкатные и двускатные конструкции. Также используются арочные и треугольные фермы, каждая из которых имеет свои особенности. Важно учитывать, что сложность изготовления растет вместе с эффективностью конструкции. Простые фермы легче варить, но они менее устойчивы к большим нагрузкам. Сложные формы требуют точного расчета и аккуратной сварки.

Основные типы ферм:

• односкатные — простые и удобные для небольших навесов;
• двускатные — универсальные и наиболее распространенные;
• арочные — эстетичные и устойчивые к снеговым нагрузкам;
• треугольные — классическая схема для равномерного распределения усилий;
• фермы с параллельными поясами — применяются при больших пролетах;
• комбинированные конструкции — используются в сложных архитектурных решениях;
• усиленные фермы — для регионов с высокой снеговой нагрузкой.

📊 Таблица: тип фермы / применение / сложность

Расчет фермы для навеса из профильной трубы

Расчет фермы является ключевым этапом, от которого зависит безопасность всей конструкции. Нельзя собирать ферму «на глаз», особенно если пролёт превышает 4–5 метров. Основными нагрузками являются снеговая, ветровая и собственный вес конструкции. Важно учитывать регион строительства, так как снеговые нагрузки могут отличаться в несколько раз. Также влияет угол наклона крыши и шаг установки ферм. Чем больше пролет, тем больше должно быть сечение профильной трубы. Ошибки в расчете приводят к прогибам и разрушению конструкции.

Основные параметры расчета:

• длина пролета;
• шаг установки ферм;
• снеговая нагрузка региона;
• ветровая нагрузка;
• тип кровельного материала;
• угол наклона;
• сечение профильной трубы.

📊 Таблица: рекомендуемые сечения профильной трубы

Какие материалы и инструменты понадобятся

Для изготовления фермы необходимо заранее подготовить все материалы и инструменты. Основным материалом является профильная труба различных сечений, в зависимости от расчетов. Также потребуется сварочное оборудование, позволяющее делать качественные швы. Без болгарки невозможно точно подогнать детали по размерам. Очень важно использовать измерительный инструмент для соблюдения геометрии. Дополнительно понадобятся струбцины для фиксации элементов. Наличие ровного рабочего стола значительно упрощает сборку.

Необходимые инструменты и материалы:

• профильная труба разных сечений;
• сварочный аппарат (MMA или MIG/MAG);
• электроды или проволока;
• болгарка с отрезными и шлифовальными кругами;
• рулетка и строительный угольник;
• маркер для разметки;
• струбцины и магнитные угольники;
• защитная экипировка сварщика.

Подготовка к сварке фермы

Перед сваркой необходимо правильно подготовить все элементы конструкции. Сначала выполняется точная разметка профильной трубы по чертежу. Затем трубы нарезаются под нужными углами с учетом схемы фермы. Все кромки обязательно зачищаются от ржавчины и окалины. Это обеспечивает качественное проваривание швов без дефектов. Далее собирается шаблон на ровной поверхности. Проверяется симметрия и диагонали конструкции. Любые отклонения на этом этапе недопустимы.

Этапы подготовки:

• разметка труб по чертежу;
• резка под углом;
• зачистка кромок;
• подготовка рабочего места;
• сборка шаблона;
• фиксация деталей;
• проверка геометрии.

Как сварить ферму из профильной трубы пошагово

Сборка фермы начинается с нижнего пояса конструкции. Он служит основой и определяет общую геометрию изделия. Затем устанавливается верхний пояс фермы. После этого монтируются вертикальные стойки и раскосы. Все элементы сначала прихватываются точечной сваркой. Это позволяет избежать деформаций при окончательной сварке. После проверки геометрии выполняется полный провар всех швов.

Пошаговый процесс:

• сборка нижнего пояса;
• установка верхнего пояса;
• монтаж раскосов;
• прихватка всех узлов;
• проверка диагоналей;
• окончательная сварка;
• охлаждение конструкции;
• снятие с шаблона.

Важно контролировать перегрев металла, так как это может привести к короблению конструкции. Сварку рекомендуется выполнять симметрично, чередуя стороны.

Важные узлы и правильные сварочные швы

Сварные швы являются наиболее ответственным элементом всей конструкции. Именно в местах соединения возникают максимальные нагрузки. Чаще всего используются угловые и тавровые швы. Стыковые соединения применяются реже и требуют высокой квалификации сварщика. Важно избегать чрезмерного перегрева металла. Это может снизить прочность конструкции. Усиление узлов выполняется дополнительными накладками при необходимости.

Основные рекомендации:

• использовать угловые швы в раскосах;
• применять тавровые соединения в поясах;
• избегать длинных непрерывных швов;
• варить симметрично;
• контролировать деформации;
• усиливать узлы при больших нагрузках;
• очищать швы после сварки.

Частые ошибки при изготовлении фермы

Ошибки при изготовлении фермы могут привести к серьезным последствиям. Самая распространенная проблема — неправильный расчет нагрузки. Также часто встречается использование слишком тонкой трубы. Нарушение геометрии конструкции приводит к перекосам. Плохая сварка снижает общую прочность. Игнорирование снеговой нагрузки особенно критично. Отсутствие диагональных связей также является частой ошибкой.

Основные ошибки:

• отсутствие расчета нагрузки;
• неправильный подбор профиля;
• перекос конструкции;
• слабые сварные швы;
• игнорирование снеговой нагрузки;
• отсутствие раскосов;
• плохая фиксация при сборке.

Защита и долговечность конструкции

После сварки ферма требует обязательной антикоррозийной обработки. Сначала очищаются все швы от окалины и брызг металла. Затем наносится грунтовка по металлу. После этого выполняется окраска конструкции. Это защищает металл от влаги и коррозии. Особенно важно обработать сварные швы. Без защиты срок службы конструкции значительно снижается.

Этапы защиты:

• очистка швов;
• обезжиривание поверхности;
• нанесение грунта;
• окраска металла;
• дополнительная защита узлов;
• контроль покрытия;
• периодическое обслуживание.

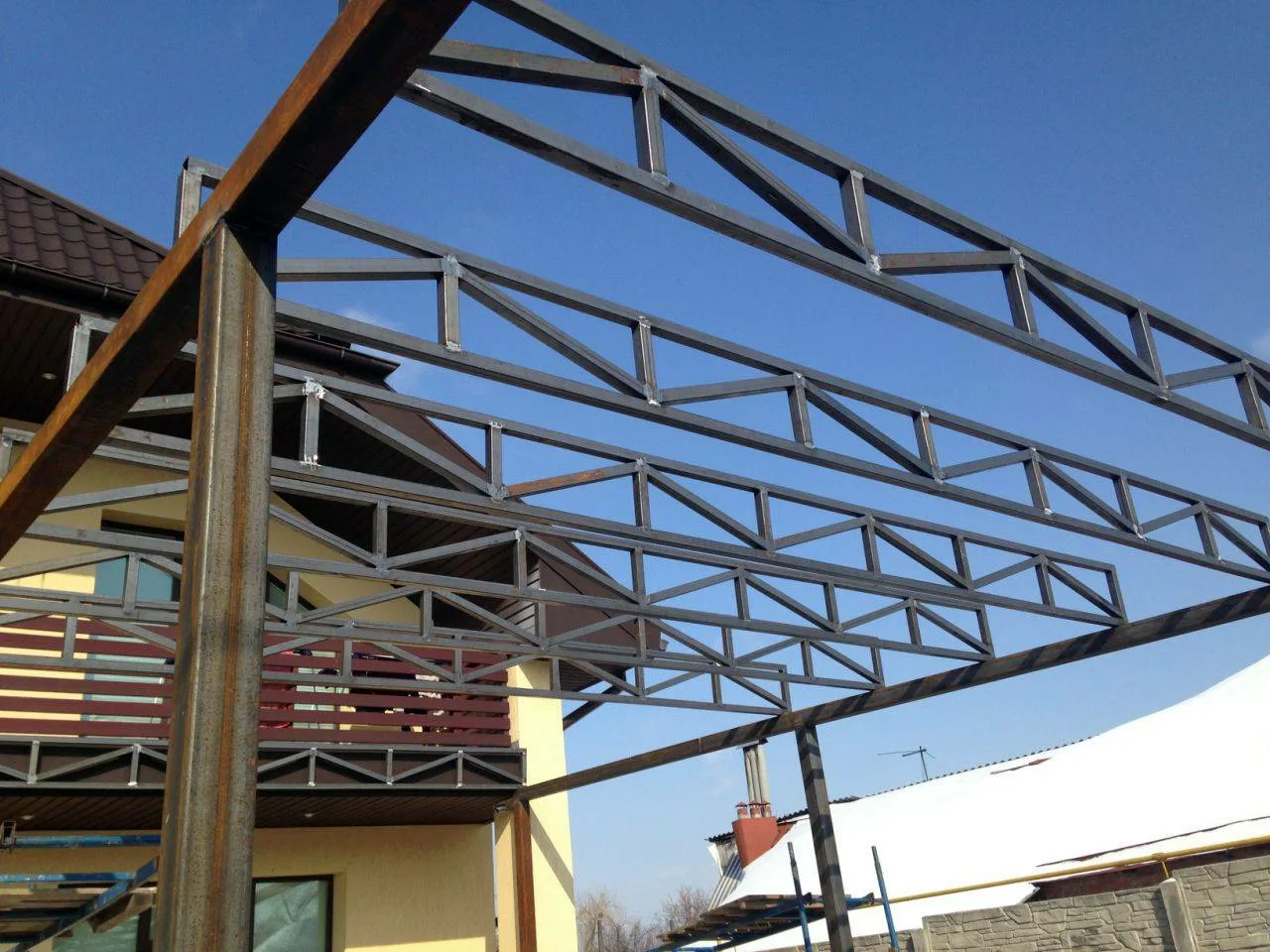

Монтаж фермы на навес

Монтаж фермы требует точной подготовки опорных конструкций. Сначала устанавливаются вертикальные стойки. Затем фермы поднимаются и фиксируются на опорах. Важно соблюдать одинаковый шаг между элементами. После установки выполняется соединение ферм между собой. Используются прогоны для увеличения жесткости. Завершающим этапом является монтаж кровельного покрытия.

Основные этапы монтажа:

• установка опор;
• подъем фермы;
• фиксация на опорах;
• выравнивание по уровню;
• установка прогонов;
• монтаж кровли;
• финальная проверка.

Пример расчета фермы для навеса (практический кейс)

Рассмотрим навес длиной 6 метров и шириной 4 метра. Регион имеет среднюю снеговую нагрузку. В качестве материала используется профильная труба 60×40×3 для поясов. Раскосы выполняются из трубы 40×20×2. Шаг ферм составляет 1 метр. Конструкция рассчитана на поликарбонатную кровлю. В результате получается легкая, но прочная система.

📊 Таблица расчета:

Стоимость изготовления фермы своими руками

Стоимость зависит от региона и цен на металл. Основная статья расходов — профильная труба. Также учитываются расходники для сварки и электроэнергия. Если инструмент отсутствует, его аренда или покупка увеличивает бюджет. Самостоятельное изготовление обычно дешевле заказа на заводе. Однако ошибки могут привести к дополнительным затратам.

Основные затраты:

• профильная труба;
• сварочные материалы;
• расход электроэнергии;
• инструмент;
• защитные покрытия;
• транспортировка;
• монтаж.

Стоит ли делать ферму самостоятельно или заказать готовую

Самостоятельное изготовление фермы позволяет существенно сэкономить. Однако оно требует опыта сварочных работ и точных расчетов. Ошибки могут привести к снижению надежности конструкции. Готовые фермы на производстве изготавливаются по инженерным расчетам. Они проходят контроль качества. Поэтому для больших пролетов лучше заказывать заводские конструкции. Самостоятельная сборка подходит для небольших навесов.

Часто задаваемые вопросы

• Можно ли сварить ферму без опыта?
  Можно, но только для небольших навесов и при точном соблюдении расчетов.
• Какая труба лучше для фермы?
  Чаще всего используется профиль 40×40 и 60×40 для поясов.
• Нужен ли чертеж?
  Да, без чертежа высок риск ошибок в геометрии.
• Можно ли варить без шаблона?
  Не рекомендуется, так как будет потеря точности.

Заключение

Ферма из профильной трубы — это надежное и экономичное решение для навесов различного назначения. При правильном расчете и аккуратной сварке конструкция служит десятилетиями. Важно соблюдать геометрию и использовать качественные материалы. Особое внимание следует уделять сварным швам и защите от коррозии. Нарушение технологии может привести к серьезным последствиям. Поэтому каждый этап — от расчета до монтажа — имеет значение. Если нет опыта, лучше проконсультироваться со специалистом или заказать проект.
